线路板的生产制造及超能超声波清洗机清洗
此文详见介绍线路板和清洗过程
一、线路板生产制造流程
1. 设计（Design）
使用EDA软件（如Altium Designer、Cadence）完成电路布局，需考虑信号完整性、电磁兼容性（EMC）及热管理。
输出Gerber文件，包含各层图形、钻孔位置及阻焊层信息。
2. 基板准备（Substrate Preparation）
基材多为FR-4环氧树脂玻璃纤维板，需进行质量检测（厚度公差±0.1mm，平整度<0.5%）。
切割后使用化学或机械方法去除表面氧化物，确保后续工艺附着力。
3. 内层制作（Inner Layer Fabrication）
涂覆光刻胶后，通过紫外曝光（波长365nm）和显影（碳酸钠溶液）形成电路图形。
酸性蚀刻（FeCl₃或CuCl₂溶液）去除多余铜箔，线宽精度可达±0.02mm。
4. 层压（Lamination）
多层板需在真空环境中高温（180-200℃）、高压（300-500psi）压合，使用半固化片（Prepreg）作为粘合剂，确保层间无气泡。
5. 钻孔（Drilling）
机械钻孔（钻头直径0.1-6.5mm）或激光钻孔（用于微孔<0.1mm），孔壁需平滑以减少镀铜缺陷。
去毛刺采用等离子清洗或化学处理（如高锰酸钾溶液）。
6. 镀铜（Copper Plating）
化学沉铜（Pd催化剂）后电镀加厚，孔内铜厚需≥25μm，确保导通可靠性。
7. 外层制作（Outer Layer Processing）
图形转移采用LDI（激光直接成像）技术，分辨率达10μm，适用于高密度互连（HDI）板。
8. 蚀刻（Etching）
碱性蚀刻（氨水体系）对铜的选择性更高，侧蚀控制更优，线宽精度±0.01mm。
9. 阻焊层（Solder Mask）
液态感光阻焊油墨（LPI）通过丝印或喷涂覆盖，UV固化后保护非焊接区域，耐高温达288℃（10秒）。
10. 表面处理（Surface Finish）
无铅喷锡（SAC合金）或化学镍金（ENIG，镍层3-5μm，金层0.05-0.1μm），满足RoHS要求。
11. 测试（Testing）
飞针测试（灵活性高）或针床测试（效率高），结合AOI（自动光学检测）识别短路、开路及焊盘缺陷。
12. 分板（Depanelization）
V-cut分板机或激光切割，确保边缘平整，避免应力损伤。
13. 清洗（Cleaning）

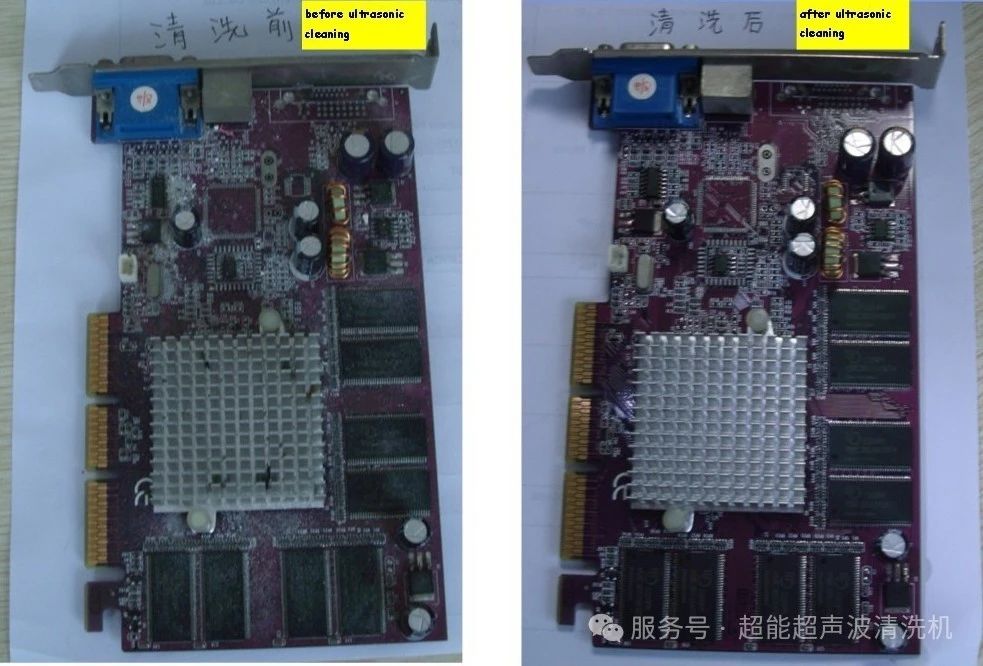

超能超声波清洗机，在此阶段应用，清除助焊剂、粉尘及金属碎屑（详见第二部分）。
14. 终检与包装（Final Inspection & Packaging）
IPC-A-610标准目检，X射线检测隐藏缺陷（如BGA虚焊），真空防静电包装。
二、超能超声波清洗机的核心作用

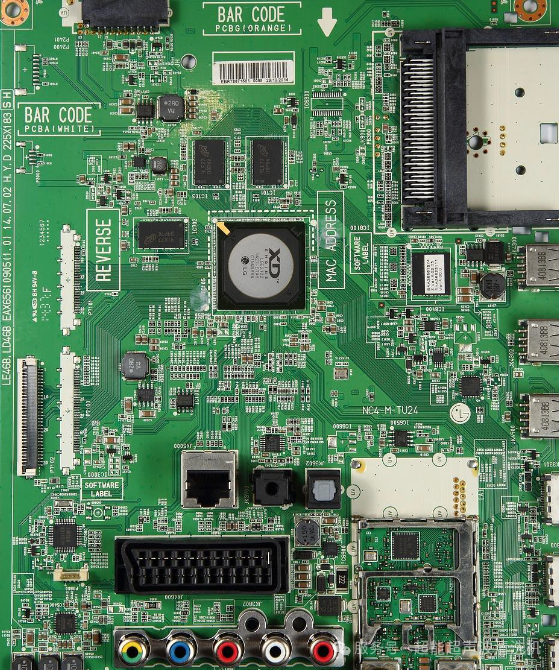

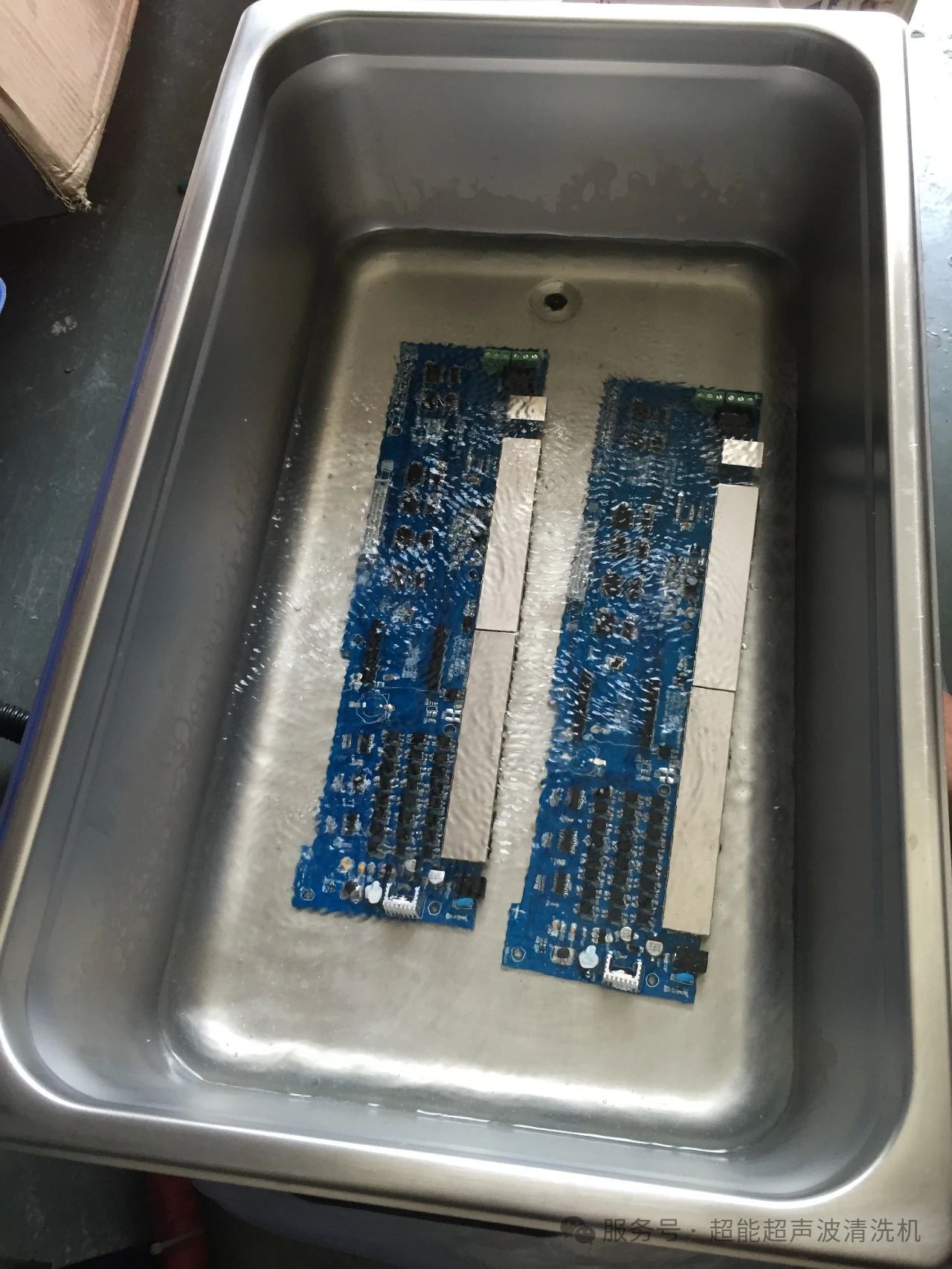

1. 工作原理
高频超声波（40-120kHz）：高频适用于精密部件，减少空化气泡尺寸，深入微孔（如盲孔、通孔）。
空化效应：气泡破裂产生局部高压（可达1000atm）和高温（5000K），剥离污染物。
2. 清洗剂选择
环保水基清洗剂：pH中性，兼容铜、锡表面，可生物降解（如含柠檬酸或表面活性剂）。
溶剂兼容性测试：避免腐蚀阻焊油墨或基材（如聚酰亚胺柔性板需专用溶剂）。
3. 自动化流程
多槽设计：预洗（去除大颗粒）→ 超声主洗 → 漂洗（去离子水） → 真空干燥（防止水渍）。
机械臂搬运，节拍时间≤5分钟/批次，产能提升30%。
4. 优势对比传统清洗
效率：较手动刷洗快5倍，适合批量生产。
覆盖率：对高密度BGA、QFP封装下方缝隙清洗效果显著，污染物残留<10μg/cm²（IPC标准）。
5. 质量控制
离子污染测试：按IPC TM-650 2.3.28标准，离子色谱法检测Na⁺、K⁺、Cl⁻残留。
表面绝缘电阻（SIR）测试**：确保清洗后>1×10⁸Ω，防止漏电。
6. 维护与安全
定期换能器校准（每500小时），防止频率漂移。
废液处理系统：中和+过滤，符合ISO 14001环保认证。
三、潜在问题与解决方案
1. 元件损伤风险
高频超声波可能损伤脆性元件（如MLCC），需调整功率（<50W/L）及时间（<3分钟）。
采用夹具固定敏感区域，避免共振。
2. 清洗死角处理
优化夹具设计，增加旋转或摆动功能，确保360°覆盖。
3. 干燥残留
添加IPA（异丙醇）漂洗，降低表面张力，配合热风干燥（60-80℃）。
四、总结
超能超声波清洗机通过高频空化效应和自动化流程，显著提升线路板清洁度及生产效率，尤其适用于高精度、高密度PCB制造。结合环保清洗剂和严格质控，成为现代电子制造中不可或缺的环节。
