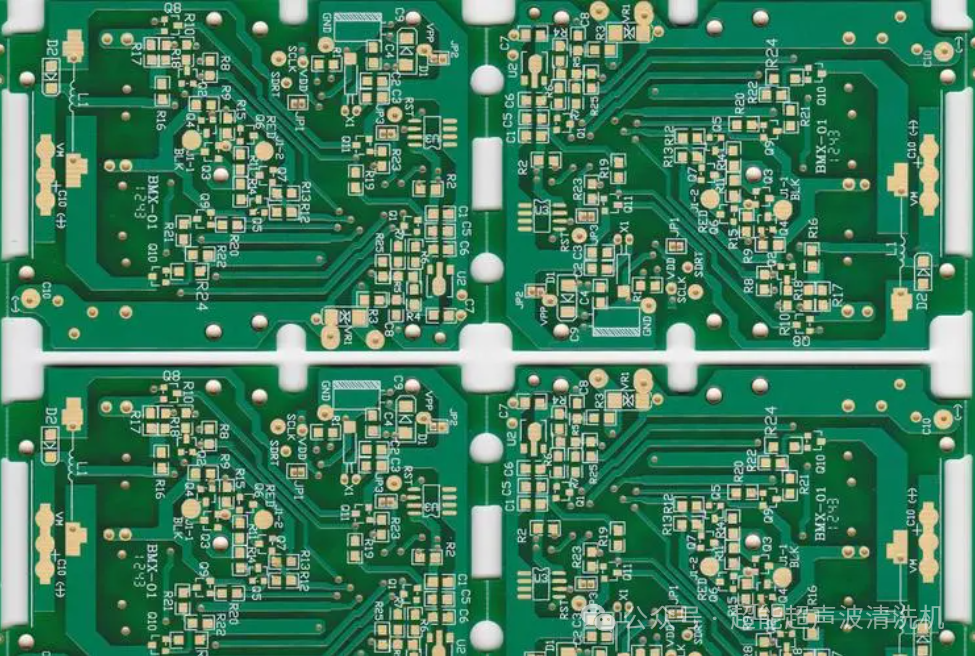

PCB线路板的设计生产工艺与超声波清洗

生产PCB线路板的工艺流程及注意事项如下：

生产工艺

1. 设计电路图：使用CAD软件设计电路图并生成Gerber文件。

2. 材料准备：选择合适的基材（如FR-4、铝基板等）和铜箔。

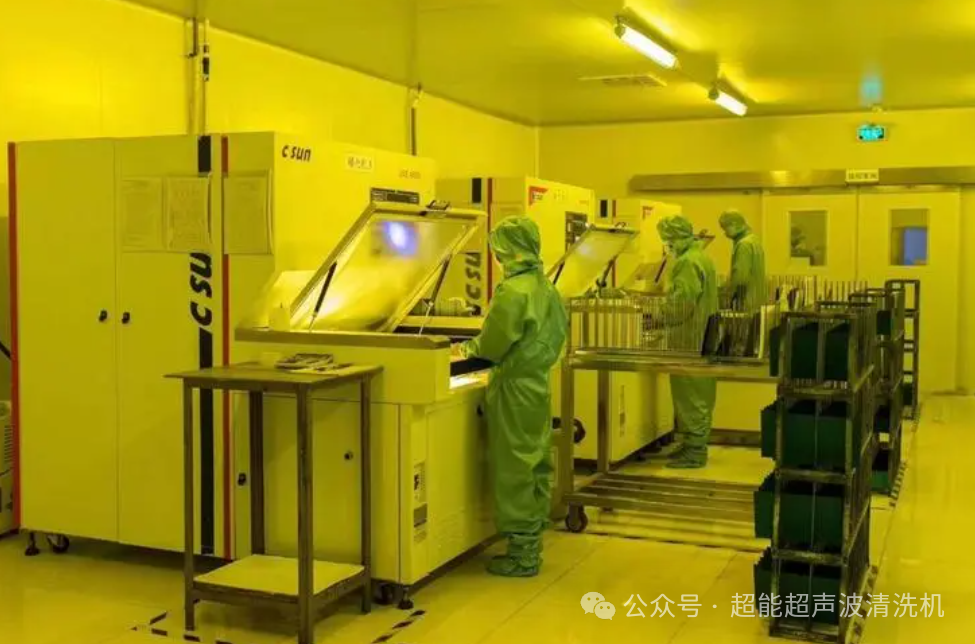

3. 曝光和显影：将设计好的电路图通过光绘曝光到铜箔上，然后进行显影，将不需要的部分去掉。

4. 蚀刻：使用化学蚀刻法将未被光阻保护的铜箔部分去除，留下电路图形。

5. 钻孔和镀孔：根据设计要求进行钻孔，并通过化学镀或电镀工艺在孔内镀上铜，以实现多层板的连接。

6. 涂覆防焊膜：在电路板上涂覆一层防焊膜，以防止焊接时焊料短路。

7. 丝网印刷：在PCB上印刷元器件标识和生产批次等信息。

8. 表面处理：根据需求进行喷锡、沉金、OSP（有机保焊膜）等表面处理。

9. 测试和检验：使用AOI（自动光学检测）、飞针测试等方法检查线路板的电气性能和外观。

10. 切割和包装：将完成的PCB切割成设计尺寸，清洁后包装。

注意事项

1. 材料选择：选择合适的基材和铜箔，确保材料性能满足设计要求。

2. 环境控制：生产环境需要保持洁净，防止灰尘和杂质影响产品质量。

3. 温湿度控制：在曝光、显影、蚀刻等工序中，温湿度的控制至关重要，直接影响生产效果。

4. 药液管理：蚀刻和镀铜等工艺使用的化学药液需要严格管理，防止污染和失效。

5. 质量检测：在每个关键工序后进行质量检测，及时发现并解决问题，保证最终产品质量。

应用场景

PCB广泛应用于电子产品中，具体包括：

1. 消费电子：如手机、电脑、电视等。

2. 汽车电子：如车载导航、自动驾驶系统等。

3. 医疗设备：如心电图仪、MRI等。

4. 工业控制：如PLC、DCS等工业控制系统。

5. 通信设备：如路由器、交换机等。

### 超能超声波清洗机清洗PCB线路板

使用超声波清洗机清洗PCB线路板的步骤及注意事项：

1. 清洗步骤：

初步检查：确保线路板表面无明显损伤。

准备清洗液：选择适合PCB清洗的超声波清洗液。

设置参数：根据线路板的类型和污染程度设置超声波频率、功率和清洗时间。

进行清洗：将线路板放入清洗槽中，启动超声波清洗机进行清洗。

超声漂洗：用去离子水进行漂洗，去除清洗液残留。

热风干燥：使用热风或真空干燥设备将线路板彻底干燥。

2. 注意事项：

清洗液选择：使用对PCB和元器件无腐蚀性的清洗液。

超声波频率：选择适合的超声波频率，避免对元器件造成损伤。

清洗时间：控制清洗时间，防止超声波对线路板造成过度清洗。

干燥过程：确保干燥彻底，防止残留水分对PCB性能造成影响。

超声波清洗具有高效、彻底、均匀等优点，是PCB线路板清洗的理想选择。
